立式烘干机

（东达机械导读）：立式烘干机我厂最新引用热交换器技术，并结合新型粘土破碎机电动截流器、智能料位仪、CSP型测湿仪等多项科研成果，自行综合研制成功的新型烘干设备。烘干机在结构形式上独特新颖，在技术性能上处于国内同类产品中的领先地位，主要用于建材、化工生产中的粘土、矿渣、煤炭和矿石等物料的烘干；也可完成化工生产中硼矿石、硼粉的焙烧，以及粮食部门的烘干。

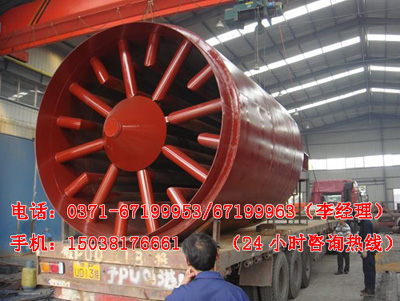

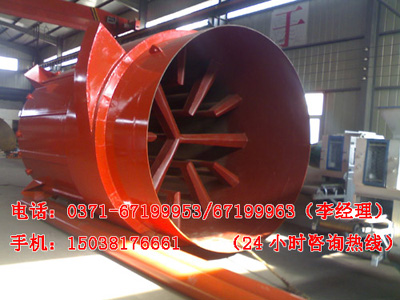

一、左图为本公司生产的立式烘干机，用于压球机生产线，右图为沙特阿拉伯用户购买的烘干机发货现场。

二、高效动态立式烘干机是由固定筒体、进出风装置、进出料装置、高产高效热交换装置、保温装置等构成，其主要装置组成及功能如下：

1.防堵旋转刮料装置
该装置由振动电机、布料盆锥、连杆和轴承座组成，其功能是强制卸料，并使物料在烘干机横截面分布均匀。
2.振动流量调节防堵装置
该装置设置在烘干机预热带，由多组层叠状扬料锥、弹性联接机构、电磁振动器、联接杆等组成，其功能是利用其振幅调节物料在烘干机内流速，增加物料分散度；物料层状流动，不断翻滚、碰撞，与热烟气充分交错式换热；该结构抗物料粘接且物料流速充分可调。
3.静止式热交换组合装置
该装置分布在烘干机的预热带和干燥带。预热带由多组不同角度组合的扬料锥叠构成，其功能是物料层状流动、交错换热、抗堵塞，最大限度增加通风面积，延长热烟气与物料交换时间，提高交换频率；烘干带由不同角度组合的散料篦锥与篦盆构成，其功能是充分分散、聚合物料，形成空间分布均匀料幕，缩短物料与热烟气换热时间，提高换热速率。
4.二次热风管结构和技术
该技术采用外环形进风调节装置，热烟气一部分从烘干机底部进入，另一部分由外环形进风调节装置从中、上部进入烘干机，由调节叠阀控制进风量，调节预热带、烘干带的区域和温度，调节分配各个区域的供热能力，物料与热烟气在各个区域交换效率最佳。
5.微机自动检测控制系统
该系统由控制柜、电脑、测温仪、测湿仪及计算机软件系统组成，该系统的功能是通过对预热带、烘干带、干燥带三个区域的物料水份和气体温度进行在线检测，由计算机软件自动平衡控制系统的料、风、温，并对系统的供热能力、引风量、二次热风分布供热能力、物料截流量及停留时间等系统参数进行在线调整，以实现系统的工艺参数动态优化平衡，提高系统热能的利用率。
6.内环形进风装置：采用该进风方式，使得烘干机底部截面上布风均匀，供热均衡，强化烘干效果。
7.采用了防堵刮料装置。
8.采用了自动防偏料装置。

三、立式烘干机技术参数：
